Drukknop en Arduino

Een drukknop (push button) is een eenvoudige schakelaar die wordt gebruikt om een elektrisch signaal te onderbreken of te maken.
Wanneer je de knop indrukt, wordt de verbinding gesloten en kan de Arduino dit detecteren.

Drukknoppen worden vaak gebruikt als invoer om acties te starten, zoals het aanzetten van een LED, het starten van een motor of het doorlopen van een programma.

---

Aansluiten van een drukknop

Een drukknop heeft meestal twee pootjes (soms vier, waarvan steeds twee verbonden zijn).
De aansluitingen gaan vaak als volgt:
- Eén kant van de knop → digitale pin van de Arduino.
- De andere kant van de knop → GND.
- Daarnaast gebruik je vaak een pull-down weerstand (bijv. 10kΩ) tussen de digitale pin en GND om te voorkomen dat de pin willekeurige waarden leest als de knop niet is ingedrukt.

Tip: Je kunt ook de interne pull-up weerstand van de Arduino gebruiken (minder bedrading nodig). In dat geval sluit je de knop tussen de digitale pin en GND en activeer je de interne pull-up in de code met INPUT_PULLUP. Hierdoor staat de pin standaard op HIGH. Als je de knop indrukt (verbonden met GND), leest de Arduino LOW.

---

Voorbeeld: LED aansturen met een drukknop

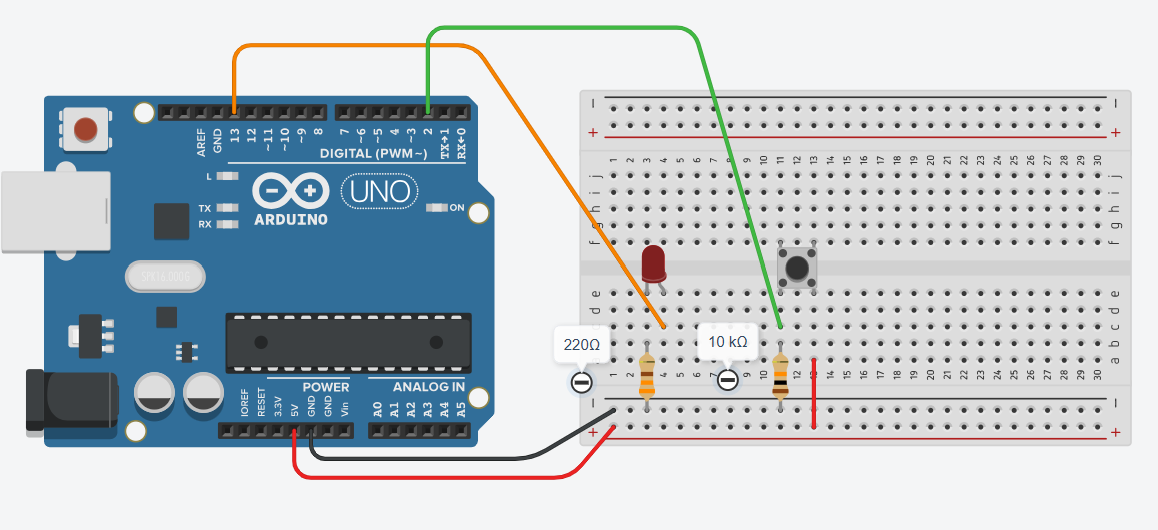

Schakeling (met pull-down weerstand)

• Drukknop → pin 2 en GND
• LED → pin 13 (met serieweerstand 220Ω naar GND)

Code

const int buttonPin = 2;    // pin waar de drukknop op is aangesloten
const int ledPin = 13;      // pin waar de LED op is aangesloten

int buttonState = 0;        // variabele om de knopstatus op te slaan

void setup() {
  pinMode(buttonPin, INPUT); // gebruik externe pull-down weerstand
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // Lees de status van de knop
  buttonState = digitalRead(buttonPin);

  // Als de knop is ingedrukt (HIGH door pull-down)
  if (buttonState == HIGH) {
    digitalWrite(ledPin, HIGH); // zet de LED aan
  } else {
    digitalWrite(ledPin, LOW);  // zet de LED uit
  }
}

---

Uitleg

• De drukknop werkt als een schakelaar die de verbinding maakt naar GND.
• Wanneer de knop wordt ingedrukt, verandert de waarde naar HIGH.
• In dit voorbeeld gaat de LED aan als de knop wordt ingedrukt en weer uit als je loslaat.

---
